一、 結構特點和應用范圍
在許用壓差范圍內也可作為切斷閥用。流量特性為近似快開特性。自動隔膜閥的閥體流道平滑，節流元件為彈性隔膜，額定流量系數比一般調節閥大。彈性隔膜又起密封作用，無泄漏，因此，隔膜閥的閥蓋無填料函，結構簡單，維修方便，且介質不與外界接觸，所以也可用于有毒介質和污染介質的調節。
采用耐腐蝕襯里的閥體和耐腐蝕隔膜的隔膜閥，可避免襯里母體一金屬閥體的腐蝕。適用于強酸、強堿和強腐蝕性介質的調節。
二、 主要技術參數和性能指標及允許壓差
2.1主要技術參數
|
公稱通徑mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
|
額定流量系數Kv
|
8
|
12
|
16
|
38
|
60
|
68
|
90
|
150
|
300
|
500
|
600
|
|
|
額定行程
|
16
|
25
|
40
|
|||||||||
|
公稱壓力MPa
|
1．6 1.0
|
1.0
|
0.6
|
|||||||||
|
執
行
機
構
|
PSL
|
PSL204
|
PSL208
|
QSL316
|
||||||||
|
361L
|
3610LSB-20/30
|
3610LSB-50/65
|
3610LSB-99/160
|
|||||||||
|
DKZ
|
DKZ-310
|
DKZ-410
|
DKZ-510
|
|||||||||
|
SKZ
|
SKZ-310
|
SKZ-410
|
SKZ-510
|
|||||||||
|
流量特性
|
近似快開
|
|||||||||||
|
法蘭標準
|
JB78-59
|
|||||||||||
2.2性能指標
|
項目
|
3610L
|
PSL
|
|
基本誤差%
|
2．5
|
1．0
|
|
回差%
|
2．0
|
1．0
|
2．3允許壓差（Mpa）
|
允許 壓差mpa
工 況
|
公稱通徑 mm
|
||||||||||
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
|
P1=△P
（P2=0）
|
1．6
|
1．6
|
1．6
|
1．6
|
1．0
|
1．0
|
1．0
|
1．0
|
0．6
|
1．0
|
0．88
|
注：允許壓差按DKZ、SKZ配置計算，配其它電動執和器需另行計算
三、主要零件材質及可用溫度范圍
|
閥體材質
|
襯里材料
|
隔膜材料
|
使用溫度0C
|
適用場合
|
|
HT200
|
無
|
氯丁橡膠
|
0-65
|
無腐蝕性場合，研磨劑、泥漿
|
|
ZG230-450
|
F46
|
氟橡膠
|
-20-+180
|
強酸、強堿、強氧化劑一般有機溶劑。不適用于泥漿類介質
|
|
ZG1GR18N i96Ti
|
無
|
氟橡膠
|
-20-+180
|
一般酸、堿、有機溶劑等介質
|
注：閥體可以選用其它耐腐蝕性材料，此時隔膜片用F46，使用溫度為20-+2000C

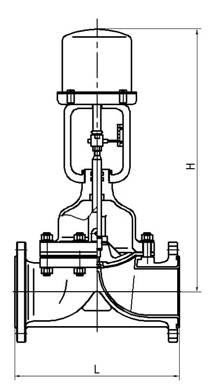

四、外形尺寸
|
公稱通徑
|
外形尺寸
|
|||
|
H(361L)
|
H（PSL）
|
H(D/SKZ)
|
L
|
|
|
15
|
535
|
675
|
553
|
140
|
|
20
|
535
|
675
|
565
|
145
|
|
25
|
535
|
675
|
565
|
155
|
|
32
|
538
|
678
|
571
|
165
|
|
40
|
540
|
670
|
583
|
190
|
|
50
|
550
|
680
|
598
|
210
|
|
65
|
629
|
719
|
689
|
240
|
|
80
|
630
|
720
|
692
|
270
|
|
100
|
650
|
710
|
696
|
335
|
|
125
|
825
|
817
|
847
|
375
|
|
150
|
835
|
827
|
855
|
410
|
?
