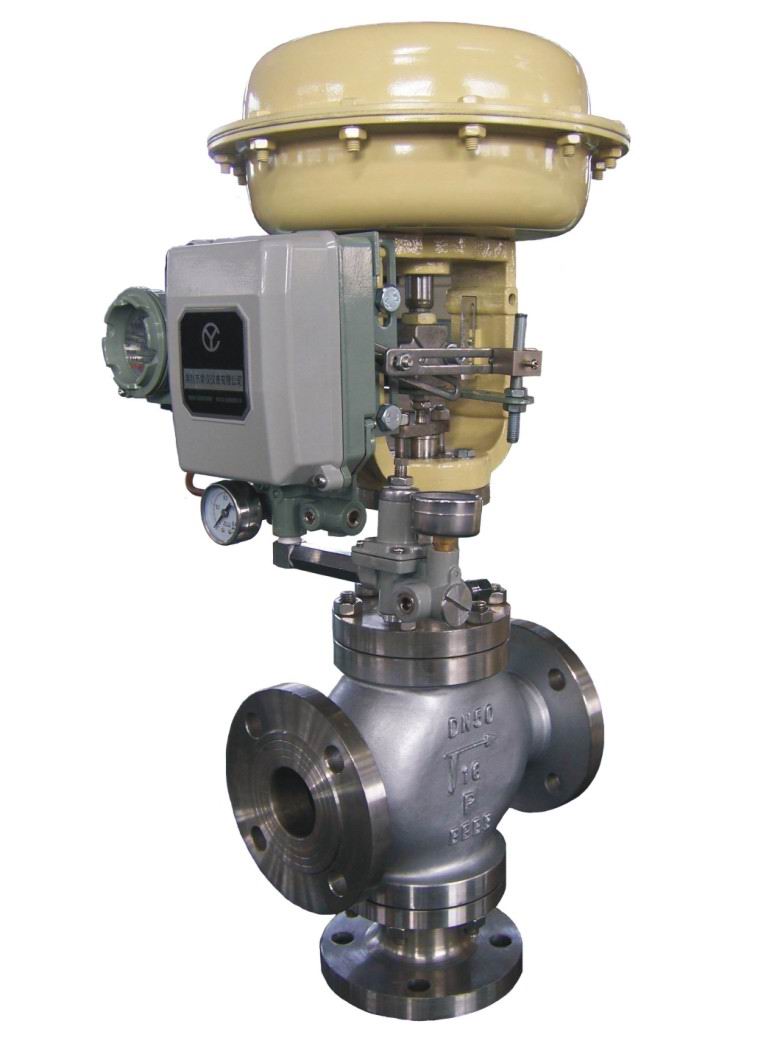

進口氣動三通切斷閥

　　進口氣動三通切斷閥(進口氣動切斷閥、進口快速切斷閥)

　　德國沃德進口氣動薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。

　　切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。

　　本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。

　　產品特點

　　切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30%，重量可減輕約30%。

　　閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。

　　閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。

　　平衡型閥內件，提高了切斷閥的許用壓差。

　　波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。

　　活塞式執行機構，操作力大，使用壓差大。

　　主要零件材料

　　閥體、密封套筒：HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti

　　閥芯、閥座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太萊合金

　　套筒、閥塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金

　　填 料：聚四氟乙烯、柔性石墨

　　波紋膜片：丁腈橡膠夾增強滌綸織物

　　彈 簧：60Si2Mn

　　閥桿、推桿：2Cr13、1Cr18Ni9Ti

　　閥芯、閥塞(軟質件)：增強聚四氟乙烯

　　波紋管：1Cr18Ni9Ti

　　進口氣動三通切斷閥訂貨須知

　　1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料

　　6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件,建議用戶安裝空氣過濾器三聯件與二位五通電磁閥

　　德國沃德WODE閥門中國一級代理商-北京永德寶閥門有限公司歡迎你來電咨詢、訂購
