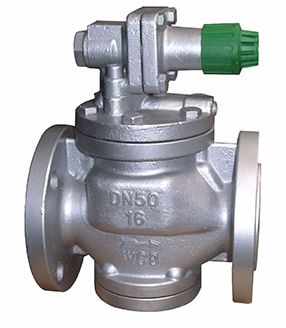

進口高靈敏度蒸汽減壓閥

　　進口高靈敏度蒸汽減壓閥結構特點和用處

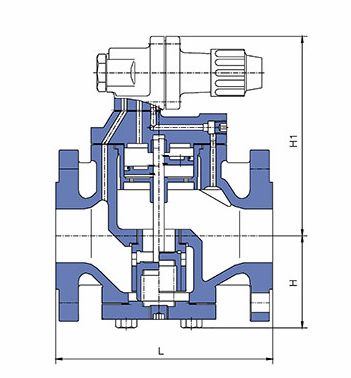

　　該減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

　　本系列產品在普通減壓閥基礎上做了以下改進,加大了活塞面積,改變了節流結構,改變了密封形式,改進了導閥結構和調節彈簧形式,從而從以下幾方面提高了產品的性能。

　　1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。

　　2、改善了流線分布，降低了噪聲。

　　3、改進了密封面結構，延長了密封面壽命。

　　主要技術參數和性能指標

　　閥體材質：WCB、304/316不銹鋼(根據工作介質壓力、溫度可選不同材質)

　　口徑和連接：

　　螺紋連接3/4″～2″(有BSP、Npt螺紋)

　　法蘭連接：DN20～DN100(有BS16/25、GB16/25、DIN16/25、JIS10/16、ANSI150LB法蘭)

　　工況限制條件：

　　閥體設計條件：PN25

　　最大工作壓力(飽和蒸汽)：19.0Barg

　　最大設定壓力：16Barg

　　最大減壓比：20:1

　　最大工作溫度：300℃

　　壓力控制范圍：1.0～3.0barg;2.0～8.0barg;7.0～16barg

　　主要零件材料：
