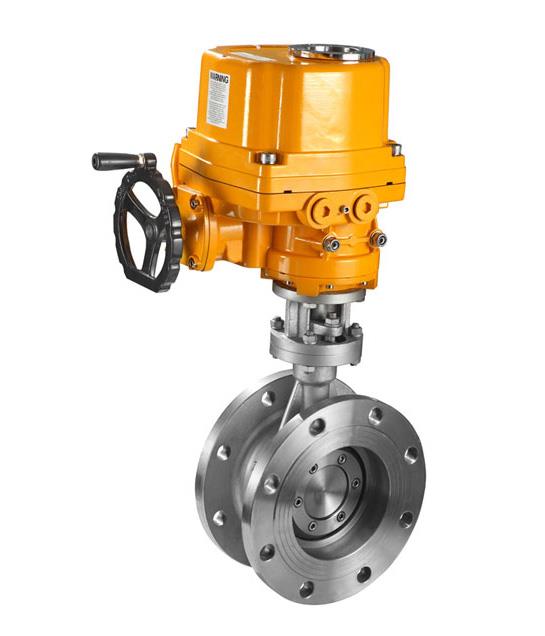

進口電動防爆蝶閥

　　進口電動防爆蝶閥

　　德國沃德WODE進口電動防爆蝶閥是由三偏心蝶閥和引進型電動執行器組成。電動防爆蝶閥的結構形式有：三偏心結構和單偏心結構，密封形式有：金屬密封和軟密封結構。電動防爆蝶閥接形式分為法蘭式和對夾式兩種。在溫度低于150度以?xún)?nèi)可選用四氟密封蝶閥，高溫工況可選用三偏心硬密封閥體。防爆型電動調節蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。電動防爆蝶閥在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

　　進口電動防爆蝶閥產品特點

　　1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

　　2、操力矩小，操作方便，省力靈巧。

　　3、可以任何位置安裝，維修方便。

　　4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

　　5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

進口電動防爆蝶閥執行器技術參數

　　執行器類別：3610R系列執行器；HQ系列執行器

　　電源電壓：

　　標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC

　　輸出力矩：50N·M～1500N·M；50N·M～3000N·M

　　動作范圍：0～90°；0°～270°；0°～360°可選

　　控制方式：開關到位燈(開關兩位控制)；無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

　　動作時間：10秒/15秒/30秒；18S～112S

　　保護裝置：過載保護；內置過熱保護、過載保護

　　環境溫度：-30°～60°；-20℃～+70℃

　　手動操作：同附帶手柄操作；機械離合機構，配手輪操作

　　機械限位：電氣、機械二重限位；2個外部調整螺栓

　　防護等級：IP55；IP65、IP67、可定制IP68

　　防爆等級：ExdⅡ BT4；ExdⅡ BT4,ExdⅡ CT6

　　位置測量：比例控制單元；電位計、比例控制單元

　　驅動電機：AC可逆電機；鼠籠式異步電機

　　進線接口：2-PF 1/2〞進線線鎖；2個 PF 3/4”

　　殼體材料：鋼，鋁合金；鋼，鋁合金，鋁青銅，聚碳酸脂

　　外涂層：干粉，環氧聚酯，具有超強防腐功能

　　采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點。

　　適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次

　　進口電動防爆蝶閥主要零件材料

　　閥體：球墨鑄鋼、鑄鋼、合金鋼、不銹鋼

　　蝶板：灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料

　　密封圈：各種橡膠、聚四氟、不銹鋼

　　閥桿：2Cr13、不銹鋼

　　填料：O型圈、柔性石墨

　　進口電動防爆蝶閥主要性能指標

　　公稱通徑DN（mm）：50～1200

　　公稱壓力PN(Mpa)：0.6、1.0、1.6、2.5、4.0、6.4或ANSI150、300、600、900、1500LB

　　適用介質：水、蒸汽、油品、酸類腐蝕性介質等及粉塵顆粒物

　　適用溫度：-29℃≤碳鋼≤425℃、-40℃≤不銹鋼≤600℃、鉻鉬鋼Cr-Mosteel≤650℃

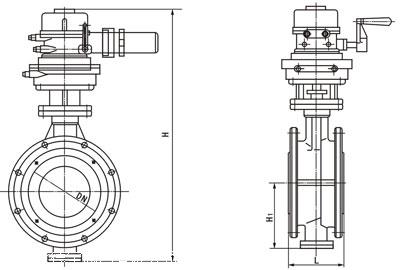

　　外形尺寸：根據選用的執行器尺寸各不一樣，詳細尺寸請聯系沃德WODE各代理商。

　　產品選型

　?。?）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。

　?。?）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
