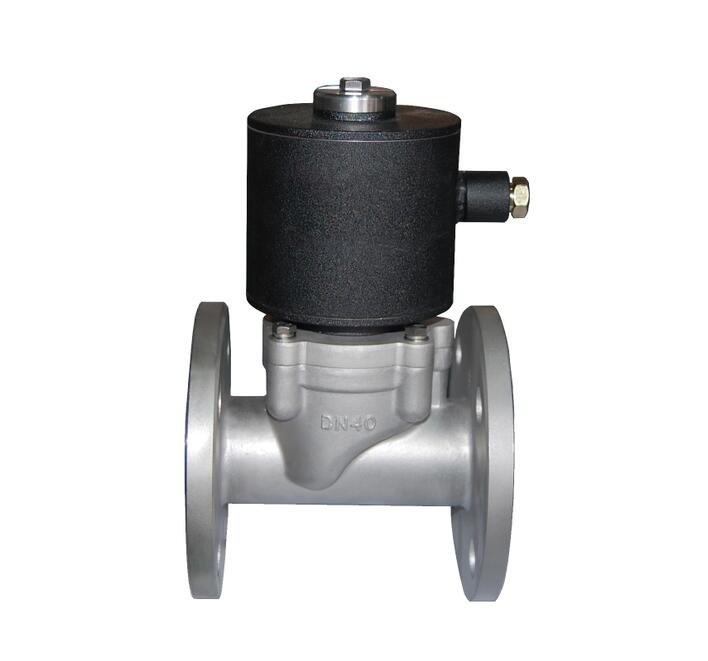

進口分步直動活塞式電磁閥
進口分步直動式電磁閥是運用直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。
進口分步直動式電磁閥工作原理：
常閉：當線圈通電時，電磁力先打開先導孔，主閥活塞上腔壓力下降，從而利用壓差和電磁力吸動先導閥芯連動主活塞，電磁閥打開。 當線圈斷電時，靠彈簧復位關閉先導孔，主活塞上腔增壓，推動主活塞向下移動，電磁閥關閉。
常開：常開與常閉相反
進口分步直動活塞式電磁閥主要技術參數：
|
產品名稱 |
進口分步直動活塞式電磁閥 |
品牌 |
德國沃德WODE |
|
口徑 |
DN1～DN300 |
閥體材質 |
碳鋼、304/316不銹鋼、黃銅等 |
|
壓力（Mpa） |
-0.1～0.6、0～1.6、0～2.5、0～10、 0.05～50、0.1～100 |
動作方式 |
先導式，直動式（常開型、常閉型）； 自保持式 |
|
介質粘度 |
小于 50C ST (大于時需定制) |
防護性能 |
防水、防爆（Exd IICT5、Bt4） |
|
溫度℃ |
-40～＋40、-5～＋80、0～＋120、 0～＋200、0～＋300等 |
接線方式 |
引線式（防爆接口）、接線座式、插頭式 |
|
連接方式 |
螺紋、法蘭、焊接、卡套、球形接頭等 |
閥芯材質 |
304/316不銹鋼等 |
|
適用介質 |
水、氣、油、超低溫、超高溫、腐蝕性、易燃易爆等流體 |
電源電壓 |
DC12~127V；AC36~380V、AC660V等 |
|
應用行業 |
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠等 |
||
|
獲得認證 |
TUV、CE、Ex等 |
||
|
附加選項 |
帶過濾、雙向密封、帶信號反饋、帶手動 |
||

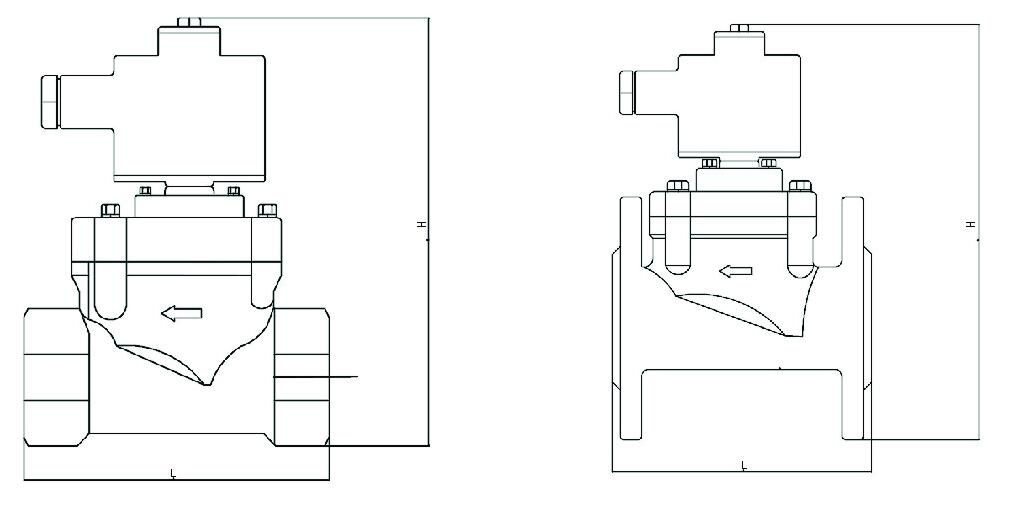

進口分步直動活塞式電磁閥結構圖：
注：由于網站版面的原因，具體外形尺寸請致電沃德WODE各代理商。
安裝備注：
1、電磁閥如出口壓力大于進口壓力，閥將反向?qū)ǎ藭r(shí)應安裝止回閥。
2、介質中有雜質，請安裝過濾網30-100目/寸。
3、電磁閥水平安裝，即線圈在上，如需垂直安裝，特別提出。
?
